实验室气路设计和材料要求

实验室气路指实验室气体工程，即从气瓶至仪器终端之间连接管线，主流气路编排主要为实验室集中供气系统。博泰小编带大家了解实验室气路设计和材料要求有哪些。

一、实验室气路安装系统组成

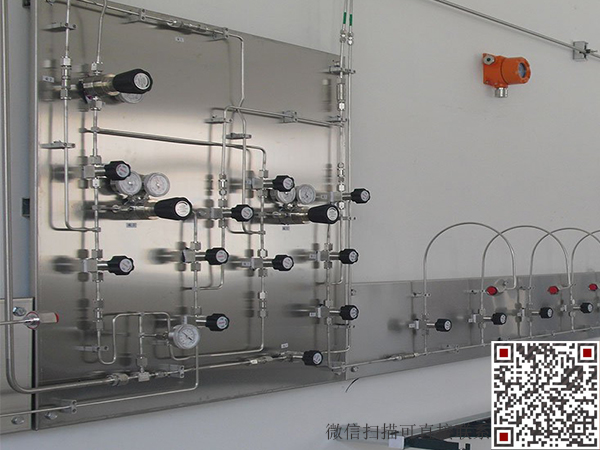

主要由气源切换系统、管道及连接件系统、二级调压系统、气体过滤纯化系统、气体报警系统、压力表、球阀等组成。

二、实验室气路安装设计

1、实验室常用气体为氢气、压缩空气和氮气。主要的控制阀门和减压阀门都安装在实验室外。实验室气体管路主要材质为不锈钢，安装在天花板下方，沿着墙走，这样便于检查和维修。

2、实验室应按照房间大小比例设计相应数量带逆风阀的换气扇，使空气流通顺畅，保持清洁。每个房间都要设计带有过滤装置的通气孔，如果是带有室内走廊的房间也可在门窗上设百叶窗，尺寸按照排气量比例关系计算。

3、气瓶柜的技术要求为铝型35×35框架，柜门、侧板采用金属冷轧板，均用环氧树脂粉沫喷涂，内设可活动的气瓶抱箍，便于气瓶的更换和移动。地脚为不锈钢螺丝、尼龙罩盖、橡胶底座组合结构，可调节高度为0-0.3m。

三、实验室气路材料要求

1、低压报警器：低压报警器多触点可模拟数据输出型，报警器可蜂鸣闪光同时显示报警气体的名称。防爆接线、信号模拟和自动切换系统汇流排相匹配。

2、管道：管道采用内表面BA级316L ASTM A269标准不锈钢管道，管道的内表面处理值要小于0.37U。管道的标准：1/4”-1/2”壁厚0.88mm,气管适用纯度等级为5.0的气体。

3、减压阀：316L不锈钢材质。一级减压阀进气压力0-200bar，出气压力0-16bar，二级减压阀进气压力0-16bar,出气压力0-6bar。进出口接口1/4” FNPT螺纹，压力表接口1/4” MNPT螺纹。

4、高压波纹软管：外表不锈钢金属网内衬PTFE材质，长度1米以上，通径大于6MM。一端符合标准钢瓶的连接型号，另一端连接自动切换系统。承受大于3000PSI。其特性为：洁净光亮、柔软、防腐。

5、接头：双卡套设计，硬化处理之后卡套，具备对管子的耐震力及高抓力，使管子在任何情形下不易松脱而造成危险。后卡套内部有凹槽，安装时可以降低扭力，安装者可以轻易将接头锁至标准圈数。
