实验室气体管道如何规划布局

实验室供气系统需要为分析设备提供压力、流量稳定，且经过长距离传输后纯度不变的高纯气体以满足使用要求。博泰小编带大家了解实验室气体管道如果如何规划布局。

一、气瓶间布局

1、气瓶间内设立一次调压面板，其中二托一面板带吹扫铜镀铬面板4套。

2、压力调节器入口前需加装烧结金属过滤器以防止颗粒等杂质污染系统。

3、高压软管上的钢瓶接头必需与钢瓶角阀的规格相匹配，以确保连接的可靠性。

4、压力调节面板应采用全不锈钢材料制成，并且牢固的固定在可靠的位置上，确保其安全性。

5、由于存放的气体由于有可燃性气体和助燃气体，按国家规定必须分库存放。分别放入不同的气瓶间内。

6、所有面板均配备吹扫阀，可实现对面板的清洗置换。排空气路应分类收集、固定牢固并排放至室外安全地点。

7、压力调节器及相关管件均需牢固的固定在压力调节面板上，面板应设计的紧凑而合理，以尽量减少系统中的死体积。

8、气瓶间内存放的气瓶采用带防倒链的气瓶支架固定，气瓶支架坚固耐用、美观大方。气瓶支架采用铝合金制作而成。

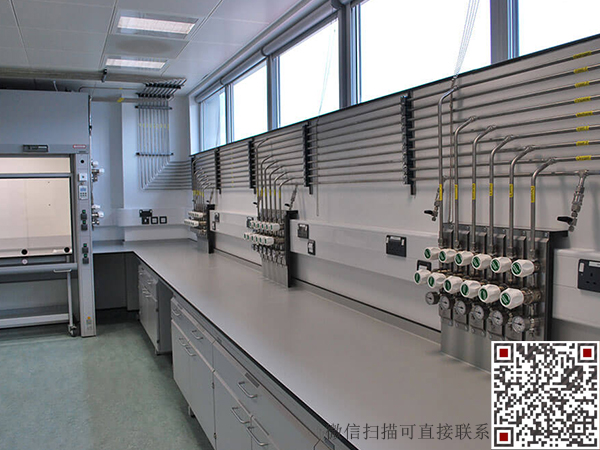

二、气路的布线

1、管道穿过障碍物时须使用管套并采用不可燃材料填充间隙。

2、压力调节面板和气路控制终端上粘贴气路编号、气体种类、浓度等标识。

3、管路上的三通全部采用焊接三通来实现连接，可更有效保证气体的传输质量。

4、系统安装完毕后要用高纯氮气进行高压部分、低压部分气密性实验，对整个系统进行检测。

5、管道需用固定卡具固定在管道支架上。管道支架为槽钢结构美观大方。与墙体和管道固定牢固。且为耐火材料制成。

6、气瓶间内压力调节面板与实验室内的气路终端之间选用SS316LBA管进行连接，管道内表面光洁度为Ra<0.4umBA级管道。

7、气体管路在铺设过程中要做到横平竖直，为保证管道走线的直线度和管道间的间距，每间隔一定距离应设置一组管卡。卡具应由不燃材料制作而成，美观大方。

8、应尽量减少弯曲以防止被传输的气体压力、流量损失过大。压力管道拐弯应力集中区应有安全加固，设计合适的拐弯半径，弯曲部位不能有皱折及扭曲。弯曲半径和弯曲质量由专用工具保证。系统布线应尽量减少接缝以降低泄漏的可能性。
